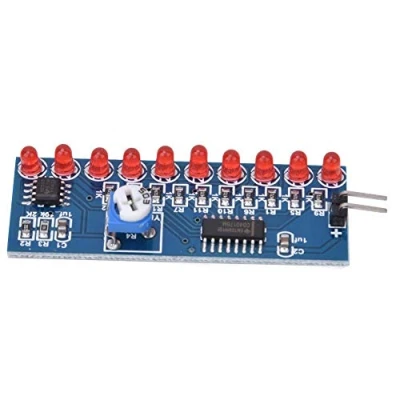

2pcs LED Chaser Módulo de Luz flujo agua NE555 + CD4017 funcionamiento

【10 LED】 Diez LED están conectados a las 10 salidas del CD4017.Cuando las 10 salidas del CD4017 generan alternativamente un alto nivel bajo la acción de la señal del reloj, D1 - D10 se iluminan secuencialmente para formar un efecto de luz de agua. 【 principio de funcionamiento】 El tiempo de carga es: 0.695 (R2 + R3 + R4) C1, el tiempo de descarga es: 0.695 (R4 + R3) C1, el R4 se puede ajustar para controlar la frecuencia de salida del oscilador y la oscilación del relojLa señal de NE555 se agrega continuamente al pin 14 de CD4017. 【Velocidad ajustable】 Ajuste el R4 para ajustar la velocidad de flujo de la luz LED. 【Duradero】 Compuesto principalmente por un circuito de generación de reloj y un circuito de contador decimal, hecho de componentes electrónicos de alta calidad, tiene una larga vida útil. 【 Núcleo NE555】 El multivibrador autoexcitado con NE555 como núcleo, la fuente de alimentación carga el condensador C1 a R2, R3, R4.Cuando C1 comienza a cargar, el pin 2 del NE555 todavía está en nivel bajo, por lo que el pin de salida 3 es de nivel alto.Cuando la fuente de alimentación se carga al voltaje de la fuente de alimentación de 2/3 a través de R2, R3 y R4, el nivel del pin de salida 3 cambia de mayor a menor y el tubo de descarga interno NE555 se enciende., Peso: 0.0220462262 Libras, Fabricante: tanus
